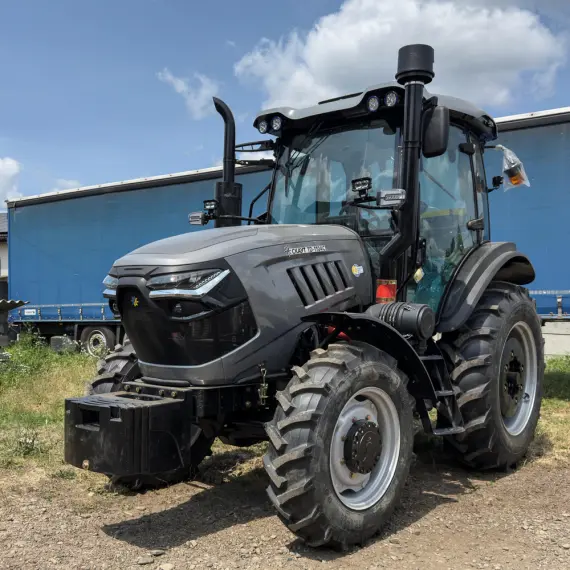

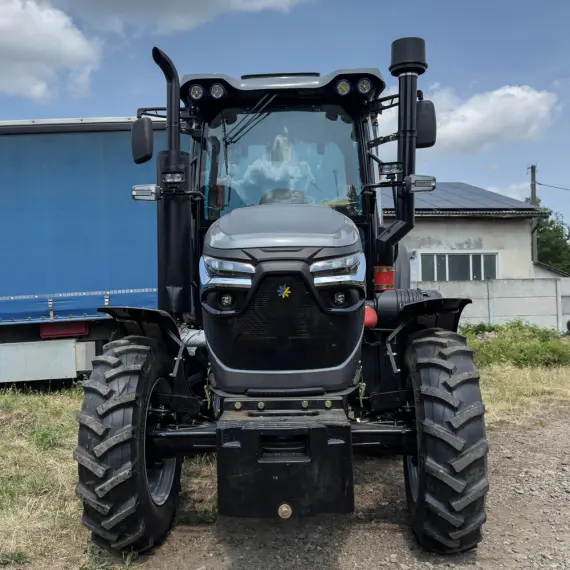

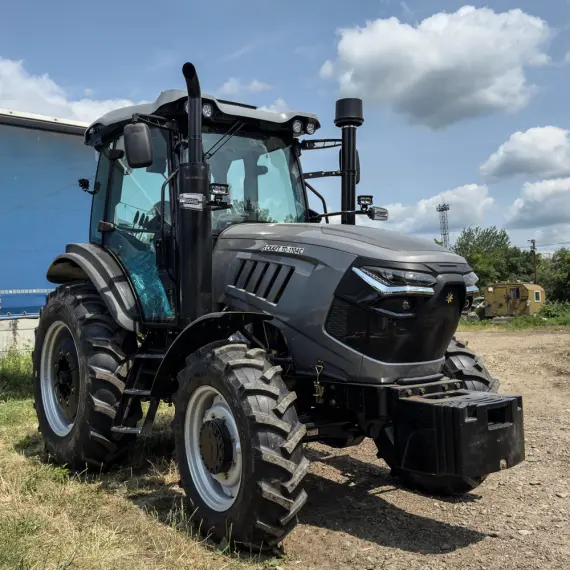

СКАУТ TD-1104C для роботи з важким навісним обладнанням
Трактор потужністю 110 к.с. (80,9 кВт) — повнопривідна модель, розрахована на виконання важких сільськогосподарських, комунальних та інших господарських робіт. Колісна формула 4×4, механічна трансмісія TD із синхронізаторами та гідрооб’ємне рульове керування забезпечують необхідну керованість під час роботи з різними агрегатами.
Габаритні розміри трактора становлять 4550×2300×3100 мм, експлуатаційна маса — 5030 кг. Задня триточкова навісна система має вантажопідйомність до 4500 кг, а шість гідравлічних виходів дозволяють підключати обладнання з кількома гідравлічними контурами. Кабіна оснащена кондиціонером та обігрівачем.
Основні характеристики:
- потужність двигуна — 110 к.с. (80,9 кВт);
- колісна формула — 4×4;
- формула перемикання передач — 16+8;
- трансмісія — механічна КПП TD із синхронізаторами;
- габарити — 4550×2300×3100 мм;
- експлуатаційна маса — 5030 кг;
- вантажопідйомність навісного механізму — 4500 кг;
- ВВП — 540/1000 об/хв;
- кабіна — з кондиціонером та обігрівачем.
Турбодизельний двигун LR4M3Z-T145Y-U2
На трактор встановлений чотирициліндровий дизельний двигун LR4M3Z-T145Y-U2 з турбонаддувом. Його робочий об’єм становить 4750 см³, номінальна потужність — 110 к.с., частота обертання колінчастого вала — 2400 об/хв. Номінальна витрата пального заявлена на рівні 323 г/кВт·год.
Система охолодження — рідинна, закритого типу з примусовою циркуляцією. Для очищення повітря використовується касетний фільтр із моноциклоном. Паливна система має грубе та тонке очищення, а для полегшення запуску за низької температури передбачена електрична спіраль розжарювання. Безпечний запуск забезпечується блокуванням стартера педаллю зчеплення.
Паливний бак об’ємом 180 л дозволяє тривалий час працювати без дозаправлення.
Трансмісія та повний привод 4×4
Механічна трансмісія TD із синхронізаторами має 16 передач уперед і 8 назад. Додатково передбачені два понижувальні діапазони, що дозволяють підбирати режим руху відповідно до навантаження та характеру виконуваної роботи.
Передній міст — ведучий, аркового типу з бічними редукторами та можливістю відключення. Блокування диференціала заднього моста покращує зчеплення ведучих коліс із поверхнею. На задніх колесах встановлені дискові гальма з механічним приводом і здвоєними педалями.
Гідрооб’ємне рульове керування працює від окремого насоса та має власний масляний бак об’ємом 2 л. Мінімальний радіус повороту становить 6,4 м без використання гальм і 6,0 м із гальмами.
Ходова частина та колеса
Колісна база трактора становить 2300 мм. Передня колія регулюється в межах 1620–1780 мм, задня — 1620–2020 мм. Кліренс становить 410 мм, агротехнічний просвіт — 490 мм.

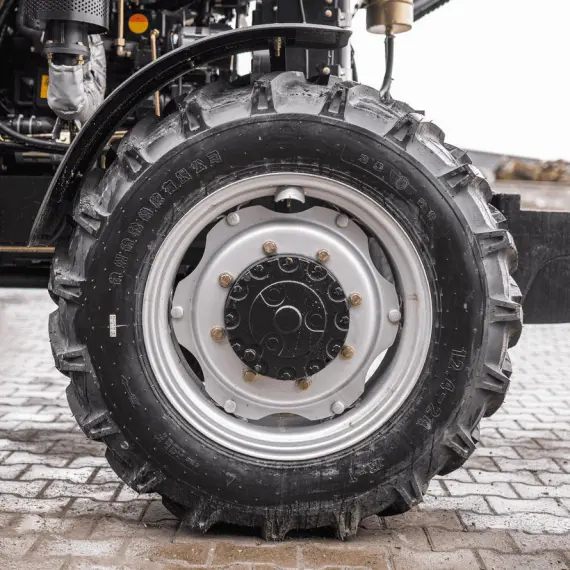

На передній осі встановлені шини 12.4×24, на задній — 16.9×34. Теоретичний діапазон швидкості руху становить 1,8–28,7 км/год уперед та 0,5–16,3 км/год назад.
Навісна система, гідравліка та ВВП

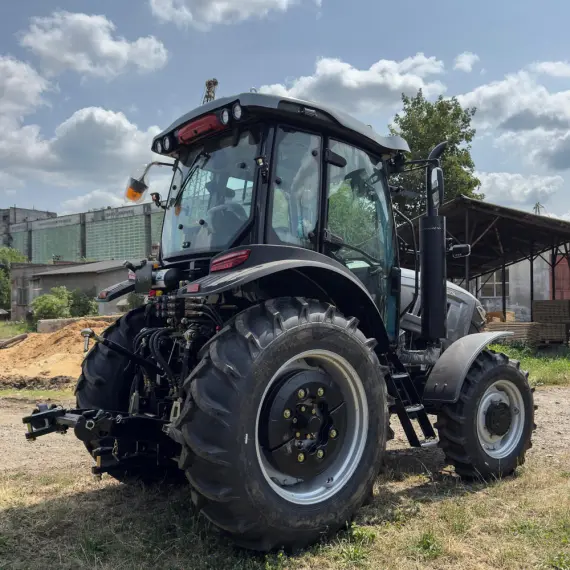

Задня триточкова навісна система розрахована на обладнання масою до 4500 кг. Така вантажопідйомність дозволяє агрегатувати трактор із важким навісним обладнанням. Привод гідропідіймача реалізований за допомогою двох зовнішніх гідроциліндрів та окремого шестеренчастого гідронасоса.
Для підключення обладнання передбачено 6 гідравлічних виходів — три пари напір/злив зі швидкорозривними муфтами. У гідросистемі використовується робоча рідина HYDRA SYNT ISO HM ISO 46 DIN HLP 46.
Задній поздовжній вал відбору потужності має 8 шліців і підтримує два режими роботи — 540/1000 об/хв. Буксирувальний пристрій включає знімну маятникову сергу та додатковий буксирувальний вузол.
Кабіна та робоче місце оператора
Ізольована кабіна має рівну підлогу, підвісні педалі та панорамне скління. Для підтримання комфортної температури передбачені кондиціонер та обігрівач. Також встановлені люк, передній і задній склоочисники та магнітола.
Сидіння на амортизаторі регулюється за жорсткістю, відстанню до керма та нахилом спинки й оснащене підлокітниками. Комбінована електронна панель приладів відображає основні параметри роботи трактора, зокрема температуру, тиск оливи, рівень пального та мотогодини.
До електричного та додаткового оснащення входять:
- генератор 14 В / 1100 Вт;
- акумулятор 12 В / 120 А·год;
- переднє та заднє освітлення;
- покажчики поворотів і габаритні вогні;
- стоп-сигнали та підсвічування навісної системи;
- електророзетка для причепа;
- звуковий сигнал;
- проблисковий маячок;
- вимикач маси під капотом;
- пластикові крила з бризковиками;
- підніжки з обох боків.
Можливості трактора 110 к.с.
Поєднання потужності 110 к.с., повного приводу 4×4 та навісної системи вантажопідйомністю 4500 кг дозволяє використовувати трактор із важким сільськогосподарським обладнанням. Трансмісія 16+8 забезпечує вибір робочої швидкості, а шість гідровиходів розширюють можливості підключення гідравлічних агрегатів.
Паливний бак на 180 л розрахований на тривалу експлуатацію, а кабіна з кондиціонером та обігрівачем дозволяє працювати за різних погодних умов. ВВП 540/1000 об/хв забезпечує сумісність з обладнанням, розрахованим на відповідні режими обертання.
