СКАУТ ТЕ-504 MAX для сільськогосподарських і господарських робіт

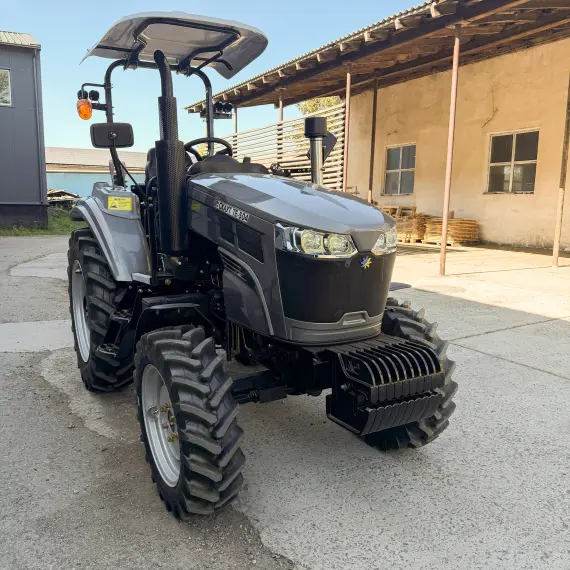

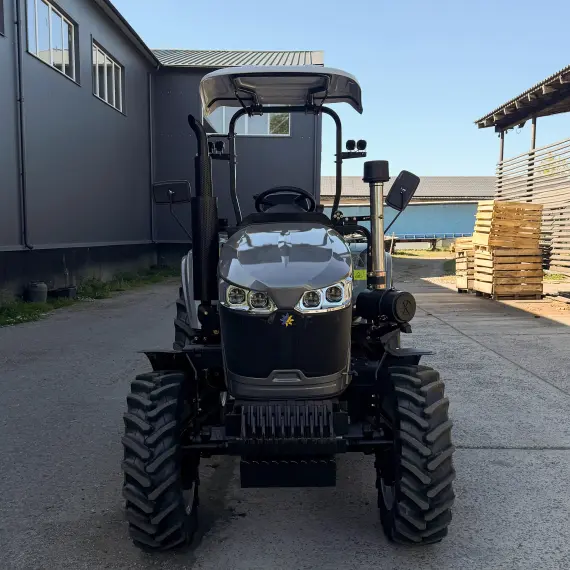

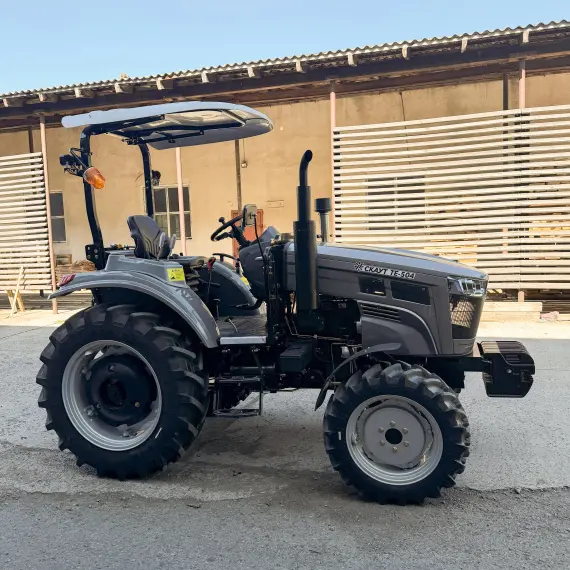

СКАУТ ТЕ-504 MAX — повнопривідний мінітрактор потужністю 50 к.с. з посиленим шасі серії ТЕ та дашком. Колісна формула 4×4, механічна шестеренчаста трансмісія та регульована колія дозволяють використовувати модель для обробітку ґрунту, роботи з навісним обладнанням, перевезення вантажів та виконання інших сільськогосподарських і господарських завдань.
На трактор встановлений чотирициліндровий дизельний двигун KM495 BT робочим об’ємом 3170 см³ і номінальною потужністю 50 к.с. (36,8 кВт). Двигун оснащений рідинною системою охолодження з примусовою циркуляцією. Запуск здійснюється електростартером, а блокування стартера педаллю зчеплення запобігає запуску при увімкненій передачі.
Паливна система передбачає грубе та тонке очищення пального. Для очищення повітря використовується контактно-масляний фільтр із циклоном, масляною ванною та металевим фільтрувальним елементом. Електрична спіраль розжарювання полегшує запуск дизельного двигуна за низької температури.
Трансмісія та ходова частина СКАУТ ТЕ-504 MAX
Механічна шестеренчаста трансмісія має формулу перемикання передач (4+4)×2. Два понижувальні діапазони дозволяють підбирати режим руху відповідно до характеру виконуваних робіт. Суха дводискова муфта зчеплення доповнює конструкцію трансмісії, а повний привод 4×4 використовується для роботи на різних типах покриття та ґрунту.
Основні особливості ходової частини:
- посилений передній ведучий міст;
- блокування диференціала заднього моста;
- дискові гальма задніх коліс із механічним приводом і здвоєними педалями;
- рульове керування з гідропідсилювачем;
- регульована передня та задня колія;
- передні шини 260/70 R20 і задні 320/85 R28;
- кліренс 360 мм.
Колісна база становить 1850 мм. Передня колія регулюється в межах 1260–1460 мм, задня — 1280–1560 мм. Мінімальний радіус повороту з використанням гальм становить 3,8 м, що важливо під час маневрування на обмежених ділянках.
Навісне обладнання та гідравлічна система
СКАУТ ТЕ-504 MAX оснащений універсальною задньою триточковою навісною системою з гідропідйомником. Максимальна вантажопідйомність навісного механізму становить 880 кг. Для підключення обладнання передбачені гідравлічні виходи зі швидкорозривними муфтами, а гідропідйомник працює від окремого шестеренного гідронасоса.
Основні параметри системи для агрегатування обладнання:
- вантажопідйомність задньої навіски — 880 кг;
- два гідравлічні виходи;
- один гідроциліндр приводу гідропідйомника;
- окремий шестеренний гідронасос;
- об’єм масляного бака гідросистеми — 6,5 л;
- два режими ВОМ — 540 та 1000 об/хв.
Задня навіска, гідравлічні виходи та двошвидкісний вал відбору потужності дають можливість агрегатувати мінітрактор з різними видами навісного обладнання.
Робоче місце та оснащення

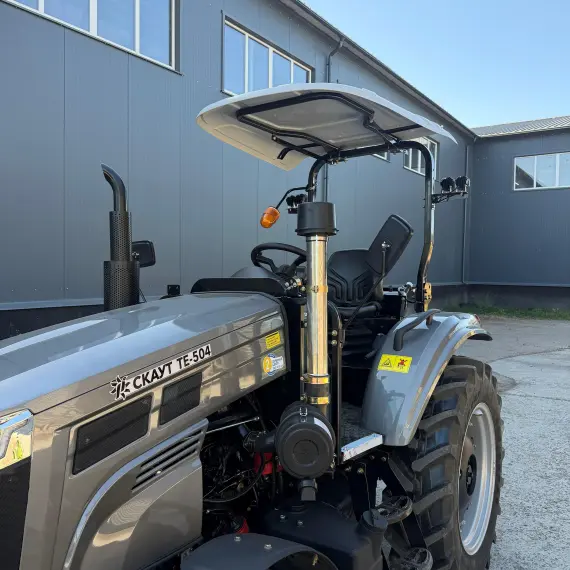

СКАУТ ТЕ-504 MAX представлений у комплектації з дашком. Сидіння встановлене на амортизаторі та регулюється за жорсткістю, відстанню до керма і нахилом спинки, також передбачені підлокітники. Рівна підлога та підніжки з обох боків спрощують посадку та вихід з робочого місця.
Для контролю стану техніки використовується комбінована електронна панель приладів зі світловими індикаторами. Електросистема включає генератор змінного струму 14 В потужністю 750 Вт та акумулятор 12 В ємністю 80 А·год. Передбачені основні й додаткові передні фари, задні ліхтарі, покажчики поворотів та електророзетка для підключення причепа.
Металеві передні та задні крила доповнені гнучкими бризковиками. Вимикач маси розташований під капотом, поруч з акумулятором. Габаритні розміри мінітрактора становлять 3350×1680×2200 мм, експлуатаційна маса — 1890 кг, а паливний бак вміщує 46 л.
