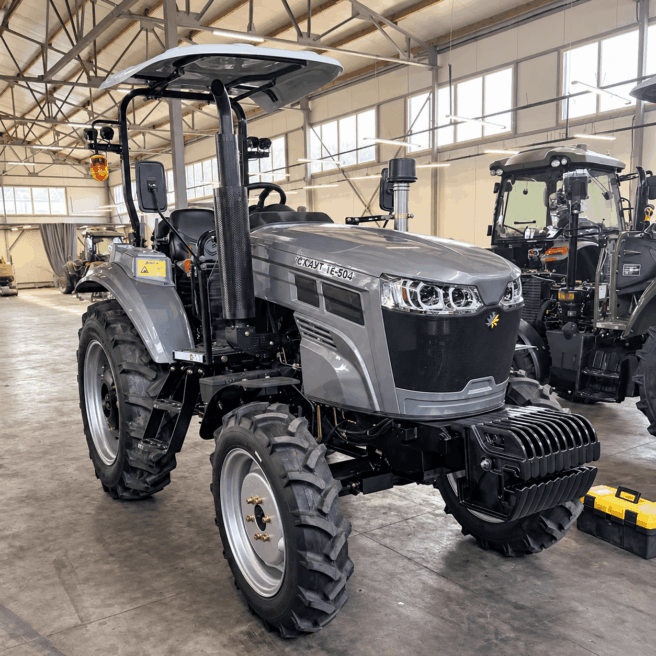

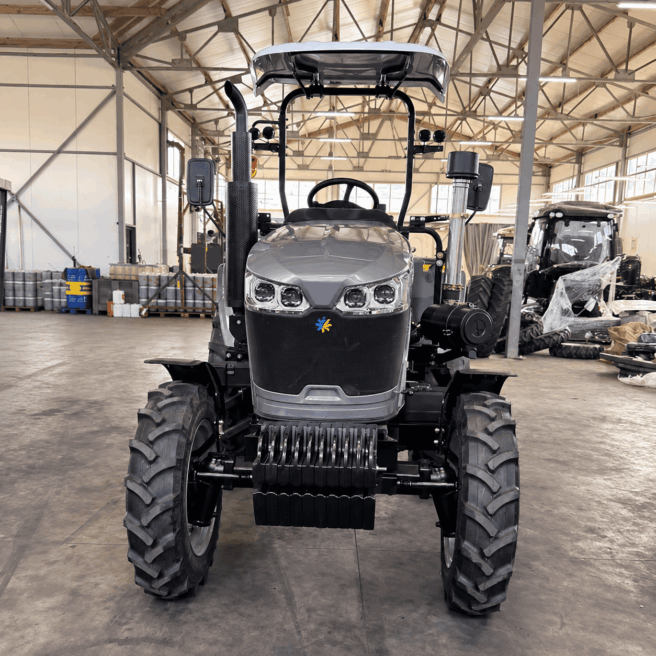

Мінітрактор СКАУТ ТЕ-504 з дашком: основні переваги моделі
СКАУТ ТЕ-504 з дашком — повнопривідний мінітрактор потужністю 50 к.с. на шасі серії ТЕ. Його оснащення розраховане на різні види сільськогосподарських і комунальних робіт: обробіток ґрунту, використання навісних агрегатів, перевезення вантажів та виконання інших завдань у господарстві.
Повний привод 4×4 працює разом із блокуванням диференціала заднього моста. Ведучий передній міст можна відключати; він виконаний за арочною схемою та оснащений бічними редукторами. Гідропідсилювач керма робить керування трактором легшим, зокрема під час частих маневрів.
Розміри моделі становлять 3350×1680×2200 мм при експлуатаційній масі 1890 кг. Колісна база — 1850 мм, дорожній просвіт — 360 мм, агротехнічний — 400 мм.
Дизельний двигун KM495BT
Основою силової установки є чотирициліндровий дизель KM495BT об’ємом 3170 см³. Він розвиває 50 к.с. (36,8 кВт) при 2400 об/хв. Турбонаддув конструкцією двигуна не передбачений.
За підтримання робочої температури відповідає закрита рідинна система охолодження з примусовою циркуляцією. Змащення деталей виконується комбінованим способом — за допомогою насоса та розбризкування. Для очищення повітря встановлений контактно-масляний фільтр із високим повітрозабірником, прозорим циклоном, масляною ванною та металевою сіткою.
Паливо проходить через фільтр-відстійник із прозорою колбою та фільтр тонкого очищення CX0706. Паливний бак вміщує 46 л, а номінальна витрата пального становить 243 г/кВт·год. Запуск здійснюється електростартером із блокуванням через педаль зчеплення. Для полегшення холодного запуску у впускному колекторі передбачена електрична спіраль розжарювання.
Трансмісія та шасі СКАУТ ТЕ-504
На мінітракторі використовується механічна шестеренчаста трансмісія з формулою перемикання передач (4+4)×2. Основна коробка має чотири швидкості та працює з двома понижувальними діапазонами. Окрема реверсна коробка відсутня. Діапазон швидкості вперед становить 1,8–28,7 км/год, назад — 0,5–16,3 км/год.
Суха дводискова муфта відповідає за передачу крутного моменту. На задніх колесах встановлені дискові гальма з механічним приводом і здвоєними педалями. Стоянкове гальмо реалізоване через блокування основних гальм окремим важелем.
Основні параметри ходової частини:
- колісна формула — 4×4;
- колісна база — 1850 мм;
- кліренс — 360 мм;
- агротехнічний просвіт — 400 мм;
- передня колія — 1260–1460 мм;
- задня колія — 1280–1560 мм;

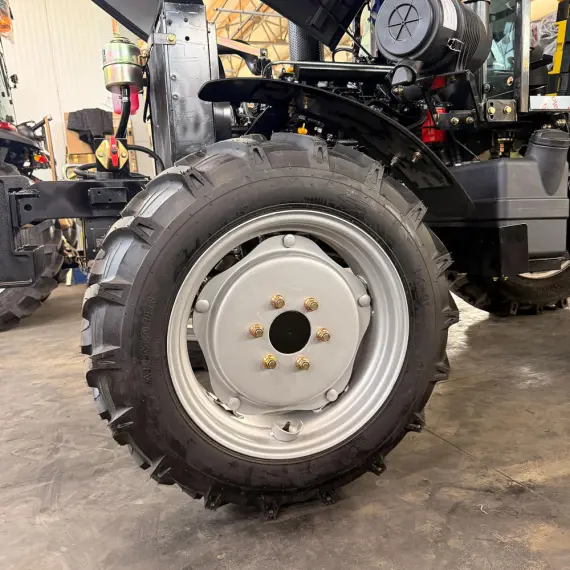

- передні шини — 8.3×20;
- задні шини — 12.4×28;
- блокування диференціала заднього моста;
- рульове керування з гідропідсилювачем.
Передня та задня колія регулюються, тому положення коліс можна налаштовувати під конкретні умови експлуатації. У рульовому механізмі застосовується двосторонній симетричний гідроциліндр із захисними кожухами.
Робота з навісним обладнанням

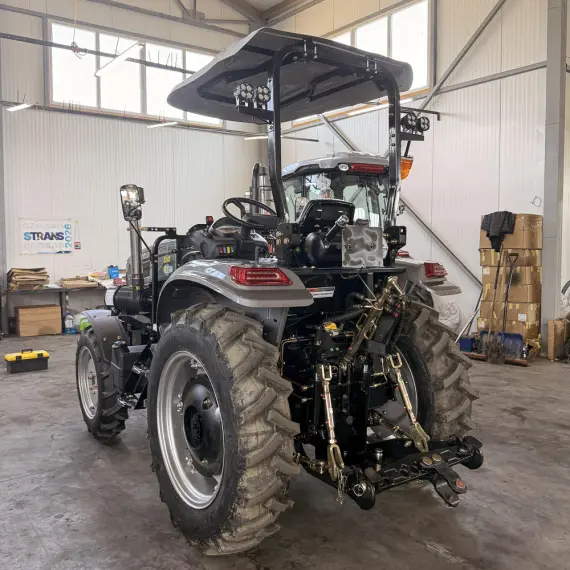

Задня частина СКАУТ ТЕ-504 обладнана універсальною триточковою навіскою з гідропідйомником. Її максимальна вантажопідйомність становить 880 кг. Передня навіска для цієї комплектації не передбачена.
Підйомний механізм працює від одного гідроциліндра та окремого шестеренчастого насоса. Для керування гідравлікою встановлений трипозиційний розподільник, а робоча рідина міститься в окремому баку об’ємом 6,5 л.
Для підключення та роботи з обладнанням трактор має:
- універсальну задню 3-точкову навіску;
- вантажопідйомність навісного механізму до 880 кг;
- 2 гідравлічні виходи зі швидкорозривними муфтами;
- трипозиційний гідророзподільник;
- один гідроциліндр та окремий шестеренчастий гідронасос;
- ВОМ 540/1000 об/хв;
- окремий гідробак об’ємом 6,5 л;
- знімну маятникову сережку з вертикальною неповоротною цапфою та додатковий буксирувальний вузол.
Таке оснащення дає можливість агрегатувати мінітрактор із сумісними ґрунтообробними та іншими навісними знаряддями, що потребують механічного або гідравлічного приводу.
Оснащення версії з дашком
СКАУТ ТЕ-504 у цій комплектації не має закритої кабіни та оснащений дашком. Сидіння встановлене на амортизаторі та має регулювання жорсткості, відстані до керма й нахилу спинки. Також передбачені підлокітники та підніжки з обох боків.
Робочі показники виводяться на комбіновану електронну панель зі світловими індикаторами. Генератор має параметри 14 В/750 Вт, акумулятор — 12 В/80 А·год. Для освітлення встановлені основні та додаткові передні фари, задні фари й ліхтарі, передні та задні покажчики поворотів. Причіпне обладнання можна під’єднати до окремої електророзетки.
Передні та задні крила виготовлені з металу, спереду додатково встановлені гнучкі бризковики. Є кріплення для номерних знаків, капот обладнаний пневматичним підйомником, а вимикач маси знаходиться під капотом біля акумулятора.
Завдяки двигуну на 50 к.с., повному приводу та регульованій колії СКАУТ ТЕ-504 можна адаптувати до різних робочих умов. Задня навіска підіймає до 880 кг, ВОМ працює на 540 або 1000 об/хв, а два гідравлічні виходи розширюють можливості використання сумісного обладнання.
