Можливості мінітрактора СКАУТ ТЕ-504 RED

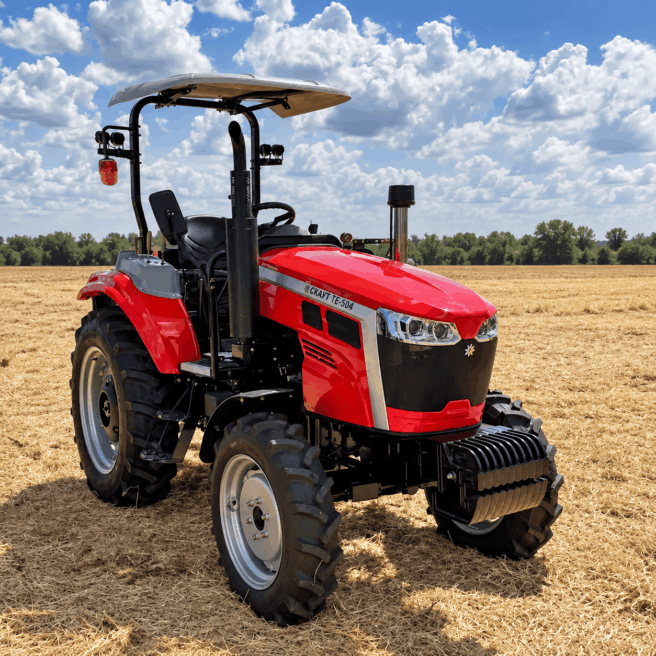

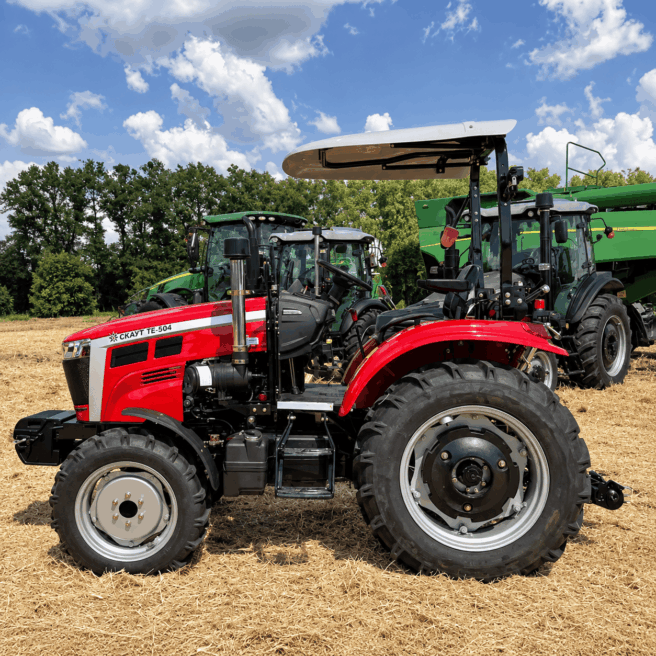

СКАУТ ТЕ-504 RED — повнопривідний мінітрактор із посиленим шасі серії ТЕ та дизельним двигуном потужністю 50 к.с. Модель підходить для обробітку ґрунту, роботи з навісним обладнанням, перевезення вантажів та виконання інших завдань у фермерському або приватному господарстві. Повний привод 4×4 доповнений блокуванням диференціала заднього моста, а регульована колія дозволяє адаптувати ходову частину до різних умов експлуатації.
Габарити мінітрактора становлять 3350×1680×2200 мм, експлуатаційна маса — 1890 кг. Колісна база 1850 мм поєднується з кліренсом 360 мм та агротехнічним просвітом 400 мм. Передня колія регулюється в межах 1260–1460 мм, задня — 1280–1560 мм.
Двигун KM495BT та паливна система
На СКАУТ ТЕ-504 RED встановлений чотирициліндровий дизельний двигун KM495BT робочим об’ємом 3170 см³. Його номінальна потужність становить 50 к.с. (36,8 кВт), а номінальна частота обертання колінчастого вала — 2400 об/хв. Двигун працює без турбонаддуву та оснащений закритою рідинною системою охолодження з примусовою циркуляцією.

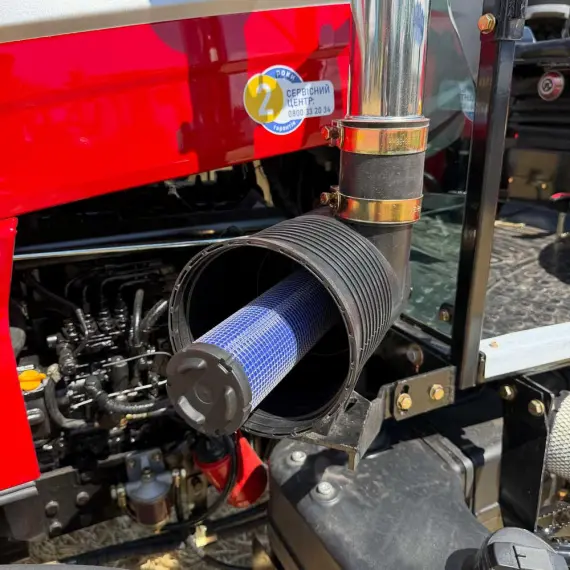

Паливний бак вміщує 46 л дизельного пального. Для очищення палива передбачені фільтр-відстійник із прозорою колбою та фільтр тонкого очищення CX0706. Контактно-масляний повітряний фільтр має високий повітрозабірник із прозорим циклоном, масляну ванну та металеву сітку.
Запуск здійснюється електростартером. Блокування стартера педаллю зчеплення запобігає запуску без виконання необхідної умови безпеки. Для полегшення холодного пуску використовується електрична спіраль розжарювання у впускному колекторі. Номінальна витрата пального заявлена на рівні 243 г/кВт·год.
Реверсна трансмісія та повний привод 4×4
Мінітрактор отримав механічну шестеренчасту трансмісію з формулою перемикання передач (4+4)×2. Чотири основні швидкості та два понижувальні діапазони дають змогу вибирати режим руху відповідно до характеру виконуваної роботи. Теоретична швидкість становить 1,8–28,7 км/год вперед та 0,5–16,3 км/год назад.
Суха дводискова муфта зчеплення розрахована на передачу навантаження від 50-сильного двигуна. Передній ведучий міст виконаний за арочною схемою з бічними редукторами та можливістю відключення. На задніх колесах встановлені дискові гальма з механічним приводом і здвоєними педалями. Стоянкове гальмо реалізоване блокуванням основних гальм за допомогою важеля автомобільного типу.
Основні параметри ходової частини:
- колісна формула — 4×4;
- колісна база — 1850 мм;
- кліренс — 360 мм;
- агротехнічний просвіт — 400 мм;
- передня колія — 1260–1460 мм;
- задня колія — 1280–1560 мм;
- передні шини — 260/70 R20;
- задні шини — 320/85 R28;
- блокування диференціала заднього моста;
- рульове керування — з гідропідсилювачем;
- мінімальний радіус повороту — 4,3 м без використання гальм та 3,8 м із гальмами.
Гідропідсилювач керма та двосторонній симетричний рульовий гідроциліндр полегшують маневрування, зокрема під час роботи на невеликій швидкості та з навісними агрегатами.
Робота з навісним обладнанням
СКАУТ ТЕ-504 RED оснащений універсальною задньою триточковою системою з гідропідйомником. Максимальна вантажопідйомність навісного механізму становить 880 кг. Привод гідропідйомника виконаний на одному гідроциліндрі з окремим шестеренчастим гідронасосом, а керування здійснюється трипозиційним гідророзподільником.
Для підключення обладнання передбачені гідравлічні виходи зі швидкорозривними муфтами. Об’єм окремого масляного бака гідросистеми становить 6,5 л. Вал відбору потужності має два стандартні швидкісні режими — 540 та 1000 об/хв, завдяки чому трактор можна агрегатувати з різними типами активного навісного обладнання.
До основного оснащення для агрегатування належать:
- задня універсальна триточкова навіска;
- вантажопідйомність навісного механізму — 880 кг;
- 2 гідравлічні виходи зі швидкорозривними муфтами;
- трипозиційний гідророзподільник;
- один гідроциліндр та окремий шестеренчастий гідронасос;
- масляний бак гідросистеми — 6,5 л;
- ВОМ — 540/1000 об/хв;
- знімний маятниковий буксирувальний пристрій із додатковим буксирувальним вузлом.
Таке оснащення дозволяє використовувати ТЕ-504 RED з ґрунтообробним, косильним, транспортним та іншим сумісним обладнанням.
Робоче місце та оснащення СКАУТ ТЕ-504 RED

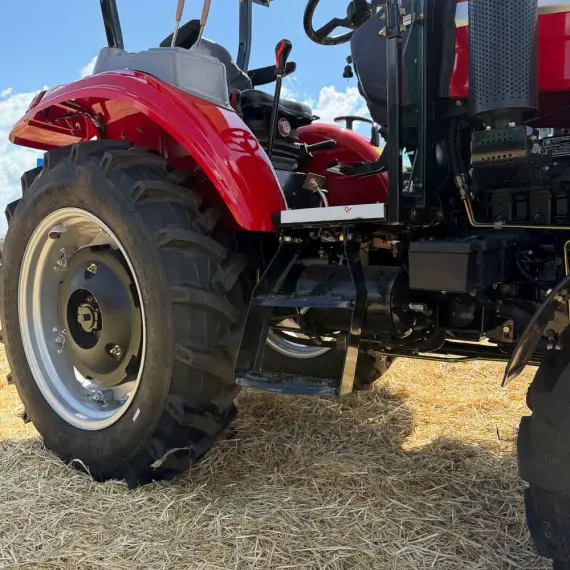

Версія RED комплектується дашком, який частково захищає робоче місце оператора від сонця та опадів. Сидіння встановлене на амортизаторі та має регулювання жорсткості, відстані до керма й нахилу спинки, а також підлокітники. Підніжки передбачені з обох боків.
Для контролю основних параметрів використовується комбінована електронна панель зі світловими індикаторами. Електросистема включає генератор змінного струму 14 В потужністю 750 Вт та акумулятор 12 В/80 А·год. Передбачені основні й додаткові передні фари, заднє освітлення, покажчики поворотів, звуковий сигнал та аварійна сигналізація. Для причепа встановлена окрема електророзетка.
Передні та задні крила виготовлені з металу, передбачені гнучкі бризковики й місця для встановлення номерних знаків. Капот оснащений пневматичним підйомником, а вимикач маси розташований під капотом поруч з акумулятором.
СКАУТ ТЕ-504 RED поєднує дизельний двигун KM495BT на 50 к.с., повний привод 4×4, реверсну механічну трансмісію, навіску вантажопідйомністю 880 кг та ВОМ 540/1000 об/хв. Комплектація з дашком орієнтована на роботу без закритої кабіни, а регульована колія, гідропідсилювач керма та розвинена гідравлічна система дозволяють використовувати мінітрактор для різних робіт у господарстві.
